Arduino دا سان كۆرسەتكۈچنى كونتىرول قىلىش توك يولى لاھىيلەش

ياخشىمۇسىلەر تورداشلار بۈگۈن سىلەرگە ئېلىپ كەلگەن يازما بولسا Arduino دا سان كۆرسەتكۈچنى كونتىرول قىلىدىغان توك يولىنى لاھىيلەش ۋە تەقلىد قىلىش تەجىربىسى،ئەمسە بىز تېمانى باشلاپ كەتتۇق:

1.ئالدىن تەييارلىق:

قىيىنلىق دەرىجىسى : ★ (ئاددىي)
كېرەكلىك دېتال : Proteus 8 .14 ， Arduino IDE
قاتتىق دېتال : Arduino Uno , 74HC595 , بىر خانىلىق نۇمۇر كۆرسەتكۈچ（مەنپى پۇتى بىرگە ئۇلانغان）

2.قاتتىق دېتال قىسقىچە چۈشەندۈرلىشى:

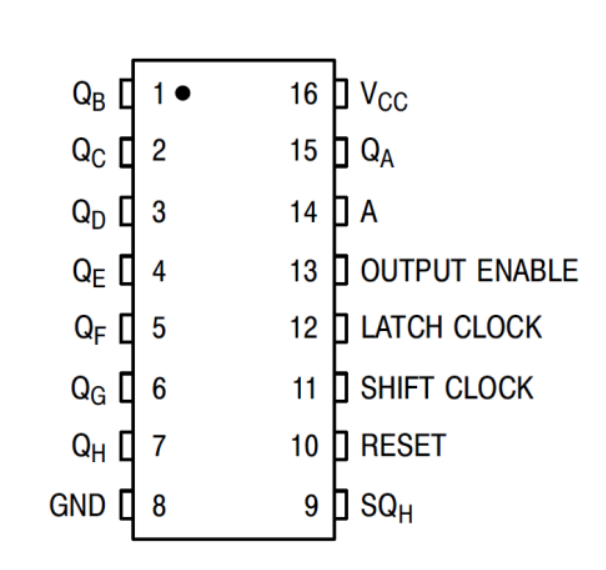

74HC595:

بۇ 74HC595 بولسا 8 بىتلىق ئارقىمۇئارقا مىقدار كىرگۈزۈپ، يانداش مىقدار چىقىرىدىغان يۆتكىلىشچان بۇفېرلىق ساقلىغۇچ: يانداش چىقىرىش پۇتلىرى ئۈچ خىل ھالەتتىكى مىقدارنى چىقىرالايدۇ (0,1,يۇقۇرى قارشىلىق). SHCP پۇتى سېگنالنىڭ ئۆرلەش گىرۋىكىدە(上升沿) DS پۇتىدىكى مىقدارنى ئىچكى قىسىمدىكى 8 بىتلىق يۆتكىلىش بۇفېرلىق ساقلىغۇچقا ساقلايدۇ، STCP پۇتى سېگنالنىڭ ئۆرلەش گىرۋىكىدە(上升沿) كىرگۈزگەن مىقدارنى Q1~Q7 پۇتىدىن چىقىرىدۇ ،`Q7 پۇتى بولسا Q7 پۇتى بىلەن ئوخشاش مىقدار چىقىرىدۇ. .ئەگەر كىرگۈزگەن مىقدار 8 دىن ئىشىپ كەتسە ئالدىدا كىرگۈزگەن مىقدارنى يۇيۇۋىتىدۇ.

بىر خانىلىق سان كۆرسەتكۈچ:

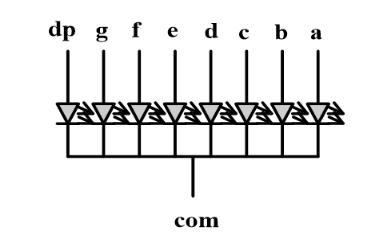

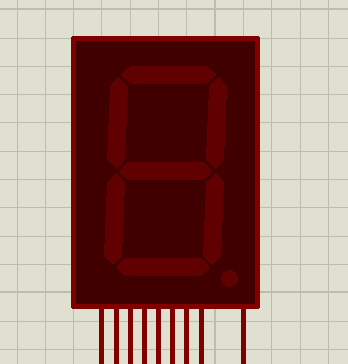

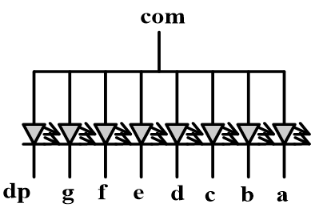

بۇ بىرخانىلق سان كۆرسەتكۈچ (一位数码管) ، سان كۆرسەتكۈچنىڭ ئىچىدە 8دانى LED لامپا بىلەن تۈزۈلەەن بولۇپ،ئادەتتە مەنپى پۇتى بىرگە ئۇلانغان ۋە مۇسبەت پۇتى بىرگە ئۇلانغان دەپ ئىككى ىىلغا بۆلىنىدۇ ،مەسلەن:

ئىككسىنىڭ پەرقى بىرسى 高电平 ۋاقتىدا نۇمۇر كۆرسىتىدۇ ，بىرسى 低电平 ۋاقتىدا قوزغىلىدۇ

Arduino Uno : بۇ تېمانى ئوقۇڭ https://www.uyapp.top/articles/5

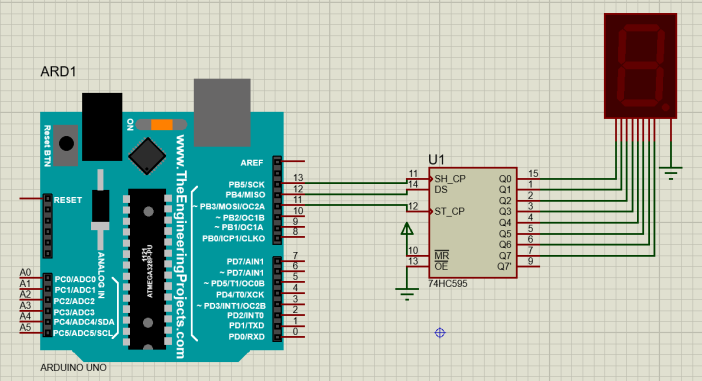

3. توك يولىنى لاھىيلەش :

4. كود

void setup() {
  pinMode(13, OUTPUT);  //SHCP
  pinMode(12, OUTPUT);  //DS
  pinMode(11, OUTPUT);  //STCP

}
int q=0;
byte numbers[10] = {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
void loop() {
  digitalWrite(11,LOW);
  shiftOut(12,13,MSBFIRST,numbers[q]);
  digitalWrite(11,HIGH);
  delay(1000);
  q=q+1;
  if(q >= 10)q=0;

}

يىزىلغان كودنىڭ ئىختىدارى 0 دىن 9 غىچە سانايدۇ . ئارلىقى بىر سىكىنۇت،

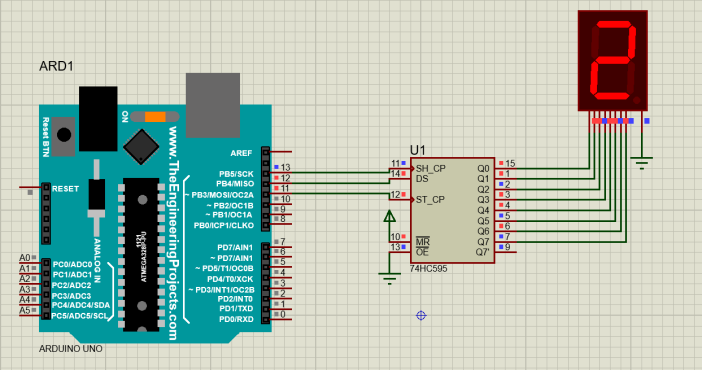

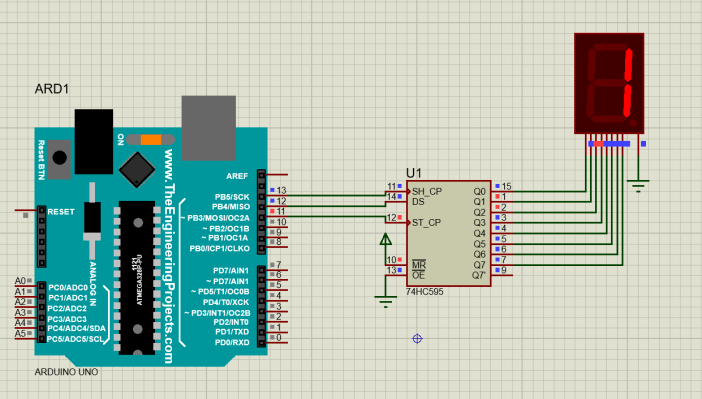

5. تەقلىد قىلىش :

چۈشەنمىگەن يەرلىرىڭلا ياكى مەسلىە بولسا ئېنكاس رايۇنىغا يوللاپ قويساڭلا بولدۇ ، كىيىن داۋاملىق قىززىقارلىق ھەم ئەھمىيەتلىك تەجىربىلەر يوللىنىپ تۇرىدۇ
